พารามิเตอร์ผลิตภัณฑ์ AMP7:
พลังงาน: 1.1KW แรงม้า: 1.5HP แรงบิด: 28N.m ความเร็วฟรี: 360RPM ปริมาณการใช้ก๊าซ: 990L/min น้ำหนัก: 19.5-29KG (วิธีการติดตั้งที่แตกต่างกัน น้ำหนักที่แตกต่างกัน) มีวิธีการติดตั้งสี่วิธี: พื้นฐาน, แนวตั้ง แนวนอน หน้าแปลน วาล์วควบคุมแบบแมนนวลเสริม เบรก ตัวลดเกียร์ ตัวควบคุม
คุณสมบัติมาตรฐาน:
การใช้อากาศอัดเป็นแหล่งพลังงานเพื่อความปลอดภัยและป้องกันการระเบิด ผลิตภัณฑ์มีใบรับรองป้องกันการระเบิดและตรงตามมาตรฐานความปลอดภัยแห่งชาติ แรงบิดสูง กินแก๊สน้อย ไม่ไหม้เนื่องจากการโอเวอร์โหลด การปรับความเร็วแบบไม่มีขั้นตอน สตาร์ท ปรับ หยุดโดยสวิตช์วาล์วควบคุม สามารถกลับทิศทางได้ทันที มอเตอร์ได้รับการออกแบบมาให้ปิดสนิทและสามารถใช้งานได้ในสภาพแวดล้อมที่มีฝุ่น ชื้น และรุนแรง ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี เซมิคอนดักเตอร์ คริสตัล ปิโตรเคมี เทคโนโลยีชีวเคมี โรงงานสี เครื่องจักรอัตโนมัติ และอุตสาหกรรมอื่น ๆ
สภาพแวดล้อมการทำงาน:
ของไหล: อากาศอัด
ใช้แรงกด : 5กก./ซม 2 (70 psi)
แรงดันใช้งานสูงสุด: 6กก./ซม 2 (85 psi)
อุณหภูมิแวดล้อม: -10°C~ 70°C (ใช้ได้เฉพาะในสภาวะที่ไม่เป็นน้ำแข็ง)
น้ำมันหล่อลื่น: IS0VG32 หรือคล้ายกัน (จำเป็นต้องเติมน้ำมันด้วยละอองน้ำมัน 2~3 หยดต่อนาที)
การใช้งานต่อเนื่อง: ใช่ (ไม่สามารถทำงานต่อเนื่องได้หากไม่มีโหลด)
ความเร็วที่แนะนำ: (0.3~1) x ความเร็วเอาต์พุตสูงสุด
พารามิเตอร์รายละเอียด
แบบอย่าง | อัตราทดเกียร์ | ผลผลิตสูงสุด | แรงบิดแผงลอย | น้ำหนัก (กก.) | |||||||||
พลัง | แรงบิด | ความเร็วสูงสุด | ปริมาณการใช้อากาศ | ขั้นพื้นฐาน | แนวตั้ง | แนวนอน | |||||||
เอชพี | กิโลวัตต์ | น.ม | ไอบีเอฟ ฟุต | ร.พ.มีมิน | ลิตร/นาที | ซีเอฟเอ็ม | น.ม | ไอบีเอฟ ฟุต | กก | กก | กก | ||
แอมป์7 | 1.5 | 1.1 | 28 | 20.7 | 360 | 990 | 35 | 45.8 | 33.8 | 19.5 | 22 | 29 | |
G1/3 | 75.5 | 55.7 | 120 | 103.7 | 76.5 | - | 33.9 | 34.1 | |||||
G1/5 | 128.6 | 94.9 | 72 | 182.5 | 134.7 | ||||||||
G1/10 | 254.5 | 187.8 | 36 | 365.2 | 269.5 | ||||||||
G1/55 | 382.2 | 282.1 | 24 | 580.4 | 428.3 | - | 47.2 | 48.1 | |||||
G1/20 | 502 | 370.5 | 18 | 766.5 | 565.7 |

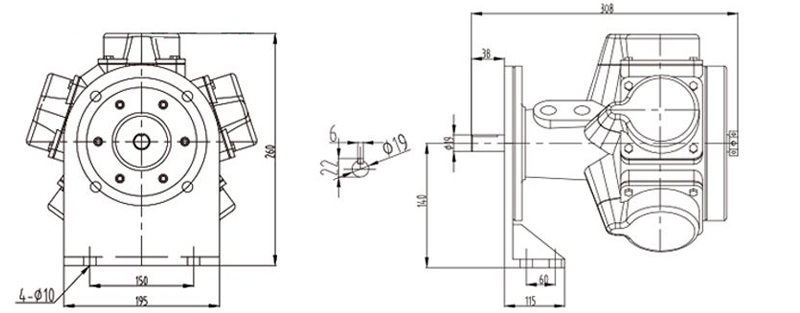

มุมมองแผนแผนผัง:
![]() | ![]() |
AMP7-F(แนวตั้ง) | AMP7-L(แนวนอน) |
![]() | |
AMP7-IEC (แบบแปลน) |
แผนภาพแสดงรายละเอียดผลิตภัณฑ์:
เลขที่. | ชื่อ | ปริมาณ | เลขที่. | ชื่อ | ปริมาณ | เลขที่. | ชื่อ | ปริมาณ |
1 | ที่อยู่อาศัย | 1 | 12 | หยุดปักหมุด | 5 | 23 | ซับสูบ | 5 |
2 | วาล์วกระจาย | 1 | 13 | โอริง | 10 | 24 | โอริง | 5 |
3 | ซีลครึ่ง | 1 | 14 | บล็อกขนาน A | 1 | 25 | หน้าแปลนกลม | 1 |
4 | แบริ่งปลายขับ | 1 | 15 | บล็อกขนาน B | 1 | 26 | ปะเก็นตัว | 1 |
5 | แกนหมุน | 1 | 16 | สกรูหัวจม | 20 | 27 | ปลั๊กหลอดลม | 2 |
6 | แบริ่งปลายขับ | 1 | 17 | เครื่องซักผ้าสปริง | 20 | 28 | ท่อไอเสีย | 1 |
7 | วงแหวน | 1 | 18 | สกรูหัวจม | 5 | 29 | ซีลครึ่ง | 1 |
8 | แบริ่งลูกกลิ้ง | 1 | 19 | โอริง | 5 | 30 | ปะเก็นตัว | 1 |
9 | โอริง | 5 | 20 | ซับสูบ | 5 | 31 | ฝาครอบมอเตอร์ | 1 |
10 | ก้านสูบ | 5 | 21 | กระจกน้ำมัน | 1 | 32 | แผ่นแนวนอน | 1 |
11 | ลูกสูบ | 22 | สกรู | 1 |
