พารามิเตอร์ผลิตภัณฑ์ AMP2:
พลังงาน: 0.12KW แรงม้า: 0.16HP แรงบิด: 0.95N.m ความเร็วอิสระ: 1200RPM ปริมาณการใช้ก๊าซ: 210L/min น้ำหนัก: 1.6-2.6KG (วิธีการติดตั้งที่แตกต่างกัน น้ำหนักที่แตกต่างกัน) มีวิธีการติดตั้งสี่วิธี: พื้นฐาน, แนวตั้ง แนวนอน หน้าแปลน วาล์วควบคุมแบบแมนนวลเสริม เบรก ตัวลดเกียร์ ตัวควบคุม
คุณสมบัติมาตรฐาน:
การใช้อากาศอัดเป็นแหล่งพลังงานเพื่อความปลอดภัยและป้องกันการระเบิด ผลิตภัณฑ์มีใบรับรองป้องกันการระเบิดและตรงตามมาตรฐานความปลอดภัยแห่งชาติ แรงบิดสูง กินแก๊สน้อย ไม่ไหม้เนื่องจากการโอเวอร์โหลด การปรับความเร็วแบบไม่มีขั้นตอน สตาร์ท ปรับ หยุดโดยสวิตช์วาล์วควบคุม สามารถกลับทิศทางได้ทันที มอเตอร์ได้รับการออกแบบมาให้ปิดสนิทและสามารถใช้งานได้ในสภาพแวดล้อมที่มีฝุ่น ชื้น และรุนแรง ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี เซมิคอนดักเตอร์ คริสตัล ปิโตรเคมี เทคโนโลยีชีวเคมี โรงงานสี เครื่องจักรอัตโนมัติ และอุตสาหกรรมอื่น ๆ
สภาพแวดล้อมการทำงาน:
ของไหล: อากาศอัด
ใช้แรงกด : 5กก./ซม 2 (70 psi)
แรงดันใช้งานสูงสุด: 6กก./ซม 2 (85 psi)
อุณหภูมิแวดล้อม: -10°C~ 70°C (ใช้ได้เฉพาะในสภาวะที่ไม่เป็นน้ำแข็ง)
น้ำมันหล่อลื่น: IS0VG32 หรือคล้ายกัน (จำเป็นต้องเติมน้ำมันด้วยละอองน้ำมัน 2~3 หยดต่อนาที)
การใช้งานต่อเนื่อง: ใช่ (ไม่สามารถทำงานต่อเนื่องได้หากไม่มีโหลด)
ความเร็วที่แนะนำ: (0.3~1) x ความเร็วเอาต์พุตสูงสุด
พารามิเตอร์รายละเอียด
แบบอย่าง | อัตราทดเกียร์ | ผลผลิตสูงสุด | แรงบิดแผงลอย | น้ำหนัก (กก.) | |||||||||
พลัง | แรงบิด | ความเร็วสูงสุด | ปริมาณการใช้อากาศ | ขั้นพื้นฐาน | แนวตั้ง | แนวนอน | |||||||
เอชพี | กิโลวัตต์ | น.ม | ไอบีเอฟ ฟุต | ร.พ.มีมิน | ลิตร/นาที | ซีเอฟเอ็ม | น.ม | ไอบีเอฟ ฟุต | กก | กก | กก | ||
แอมป์2 | 0.1 | 0.12 | 0.95 | 0.7 | 1200 | 210 | 7.4 | 1.5 | 1.1 | 1.6 | 2.1 | 2.6 | |
G1/3 | 2.7 | 2 | 400 | 4.4 | 3.2 | - | 7.2 | 7.4 | |||||
G1/5 | 4.4 | 3.2 | 240 | 7.1 | 5.2 | ||||||||
G1/10 | 8.7 | 6.4 | 120 | 14.2 | 10.5 | ||||||||
G1/55 | 13.1 | 9.7 | 80 | 21.2 | 15.6 | - | 8.5 | 8.7 | |||||
G1/20 | 17.3 | 12.8 | 60 | 27.9 | 20.1 |

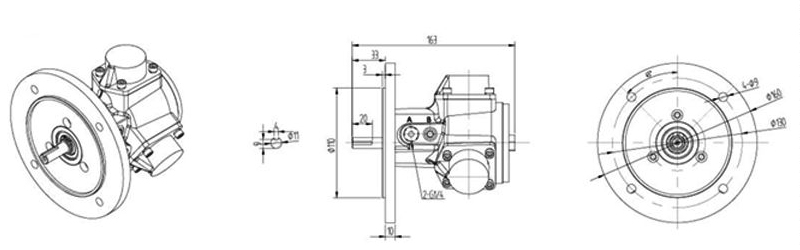

มุมมองแผนแผนผัง:
![]() | ![]() |
AMP2-T(แบบพื้นฐาน) | AMP2-F(แนวตั้ง) |
![]() | ![]() |
AMP2-L(แนวนอน) | AMP2-IEC (แบบแปลน) |
แผนภาพแสดงรายละเอียดผลิตภัณฑ์:
เลขที่. | ชื่อ | ปริมาณ | เลขที่. | ชื่อ | ปริมาณ | เลขที่. | ชื่อ | ปริมาณ |
1 | ที่อยู่อาศัย | 1 | 12 | ปะเก็นตัว | 2 | 23 | สกรูระบายอากาศ | 1 |
2 | วาล์วกระจาย | 1 | 13 | ปะเก็น | 3 | 24 | ฝาครอบมอเตอร์ | 1 |
3 | แบริ่งปลายขับ | 1 | 14 | ค้นหาปะเก็น | 2 | 25 | สกรูเพลาข้อเหวี่ยง | 1 |
4 | แกนหมุน | 1 | 15 | แบริ่งลูกกลิ้ง | 2 | 26 | ปลั๊กหลอดลม | 1 |
5 | ซีลครึ่ง | 1 | 16 | สกรูหัวจม | 12 | 27 | ปลั๊ก | 2 |
6 | รูการ์ดสปริง | 1 | 17 | ซับสูบ | 3 | 28 | ท่อไอเสีย | 1 |
7 | แบริ่งปลายขับ | 1 | 18 | โอริง | 3 | 29 | หน้าแปลนสี่เหลี่ยม | 1 |
8 | วงแหวน | 1 | 19 | ฝาสูบ | 3 | 30 | แผ่นแนวนอน | 1 |
9 | ลูกสูบ | 3 | 20 | โอริง | 3 | 31 | หน้าแปลนกลม | 1 |
10 | ก้านสูบ | 3 | 21 | เครื่องซักผ้าสปริง | 12 | |||
11 | หยุดปักหมุด | 3 | 22 | โอริง | 1 |
