รอกนิวเมติก HQ 50 ตัน

รอกนิวเมติกสำหรับการขุด 50 ตัน แรงดันใช้งาน: 0.63Mpa จำนวนโซ่: 4 กำลังขับมอเตอร์: 6.3KW ความสูงในการยกมาตรฐานคือ 3 เมตร และสามารถปรับแต่งจังหวะการยกเพื่อขยายได้ ความเร็วในการยกโหลดเต็ม: 0.7M/MIN ขนาดโซ่: 22*66MM รอกนิวแมติกของ Gaston มีสิทธิบัตร 6 ฉบับ ซึ่งแต่ละฉบับเป็นข้อดีของการออกแบบรอกนิวแมติกของเรา คลัตช์โอเวอร์โหลด รอกจะเลื่อนและหยุดการยกโดยอัตโนมัติเมื่อถึงน้ำหนักที่กำหนด พื้นผิวของส่วนประกอบหลักของมอเตอร์นิวแมติกได้รับการบำบัดด้วยการป้องกันสนิมซึ่งไม่ใช่เรื่องง่ายที่จะทำให้เกิดสนิมบนส่วนประกอบหลักของมอเตอร์นิวแมติกและทำให้มอเตอร์ติดขัดและไม่หมุน เปลือกถูกหล่อด้วยวัสดุที่มีความแข็งแรงสูงพร้อมความสามารถในการรับน้ำหนักสูง วาล์วควบคุมอากาศได้รับการออกแบบให้มีช่องที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ และปริมาตรการระบายอากาศที่เพียงพอช่วยให้มั่นใจได้ถึงประสิทธิภาพการยกของรอกนิวแมติก ชุดเบรกใช้การออกแบบป้องกันการลื่นไถลแบบเส้นโค้งภายในเพื่อให้แน่ใจว่าผ้าเบรกรอกแบบนิวแมติกจะไม่ทำให้โซ่รอกเลื่อนลงโดยอัตโนมัติเนื่องจากการลื่นไถล ตะขอด้านบนและด้านล่างทำจากเทคโนโลยีการตีขึ้นรูป และตะขอมีอุณหภูมิและความร้อนเพื่อเพิ่มความเหนียวของตะขอทำให้ไม่สวมใส่ง่ายและทนทาน ส่วนการชะลอตัวใช้การออกแบบแบบปิด และภายในสามารถรับประกันได้ว่าปราศจากน้ำมันเป็นเวลานาน และการออกแบบช่องภายในของอุปกรณ์การ์ดสามารถลดความร้อนที่เกิดจากแรงเสียดทานของตัวลด ข้อดีที่มากกว่าคือช่วยลดเสียงรบกวนที่เกิดจากไอเสียของมอเตอร์นิวแมติก

รับใบเสนอราคา

พารามิเตอร์รายละเอียด

ความกดอากาศ (พีเอสไอ)	ความกดอากาศ (เมปา)	กำลังสูงสุด (เอชพี)	ความเร็วฟรี (รอบต่อนาที)	ความเร็วที่กำลังสูงสุด (รอบต่อนาที)	แรงบิดที่กำลังสูงสุด ( เอ็น เอ็ม )	ปริมาณการใช้ก๊าซที่กำลังสูงสุด (ลบ.ม./นาที)	หยุดแรงบิดและสตาร์ททอร์ก (นิวเม็กซิโก)
40	0.28	45%	80%	30%	37.50%	45%	45%
50	0.35	56%	84%	44%	52.40%	56%	56%
60	0.4	67%	88%	58%	65.90%	67%	67%
70	0.48	78%	92%	72%	78.30%	78%	78%
80	0.55	89%	96%	86%	89.60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109.60%	110%	110%

รูปนี้แสดงแรงบิดของมอเตอร์นิวแมติกทั่วไปและกราฟกำลังที่แรงดันอากาศที่แตกต่างกันสองแบบ ความเร็ว แรงบิด และกำลังของมอเตอร์จะลดลงเมื่อความดันอากาศลดลง

รูปนี้แสดงเส้นโค้งแรงบิดและความเร็วของมอเตอร์นิวแมติกส์ภายใต้แรงดันอากาศที่แตกต่างกันสองแบบ ความเร็วและแรงบิดของมอเตอร์จะลดลงเมื่อความดันอากาศลดลง แรงบิดลดลงอย่างมาก ในขณะที่ความเร็วของมอเตอร์ลดลงเล็กน้อยเมื่อความดันลดลง

รอกนิวเมติก		หน่วย	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	ความกดอากาศ	เมปา	0.6
	โหลด	ตัน	25	30	37	50	75	100
	จำนวนโซ่	ราก	2	2	3	4	3	4
	กำลังขับมอเตอร์	กิโลวัตต์	6.3	6.3	6.3	6.3	9	9
	ความสูงในการยก	ม	ความสูงมาตรฐานคือ 3 เมตร
	ความเร็วในการยกโหลดเต็ม	เมตร/นาที	1.2	1	0.7	0.7	0.55	0.4
	ความเร็วในการยกขณะไม่มีโหลด	เมตร/นาที	2.4	2.3	1.7	1.2	1.3	1
	ความเร็วในการโหลดเต็ม	เมตร/นาที	2.6	2.8	2	1.5	1.2	1
	ปริมาณการใช้ก๊าซเต็มโหลด - เพิ่มขึ้น	ลบ.ม./นาที	6.5	6.5	6.5	4	7.6	7.6
	ปริมาณการใช้แก๊สเต็มโหลด-ลดลง	ลบ.ม./นาที	5.5	5.5	5.5	5.5	6	6
	ขนาดโซ่	มม	22*66	22*66	22*66	22*66	32*90	32*90
	น้ำหนักโซ่	กก./ม	12.2	12.2	12.2	12.2	21.3	21.3
	น้ำหนักมาตรฐาน (ยกสูง 3 เมตร)	กก	510	520	860	935	1750	1800
	ความยาวท่ออากาศควบคุม	ม	ความยาวมาตรฐานคือ 3 เมตร
	เสียงโหลดเต็มที่ - เพิ่มขึ้น	ดีบี	78	78	78	78	78	78
	เสียงโหลดเต็ม-ลด	ดีบี	82	82	82	82	85	85
	ขั้วต่อหลอดลม	ใน	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	ขนาดท่อลม (เส้นผ่านศูนย์กลางรูใน)	มม	35	35	35	35	35	35

รถเดิน	กำลังมอเตอร์	กิโลวัตต์	3	3	3	3
	จัดอันดับความเร็วในการโหลด	เมตร/นาที	5	3	3	3
	ปริมาณการใช้อากาศของมอเตอร์	ม/มีม	2.5	2.5	2.5	2.5
	ขั้วต่อหลอดลม	ใน	G3/4	G3/4	G3/4	G3/4
	ขนาดท่อลม (เส้นผ่านศูนย์กลางรูใน)	มม	19	19	19	19
	น้ำหนัก (รถเข็น)	กก	136	136*2	136*2	247*2

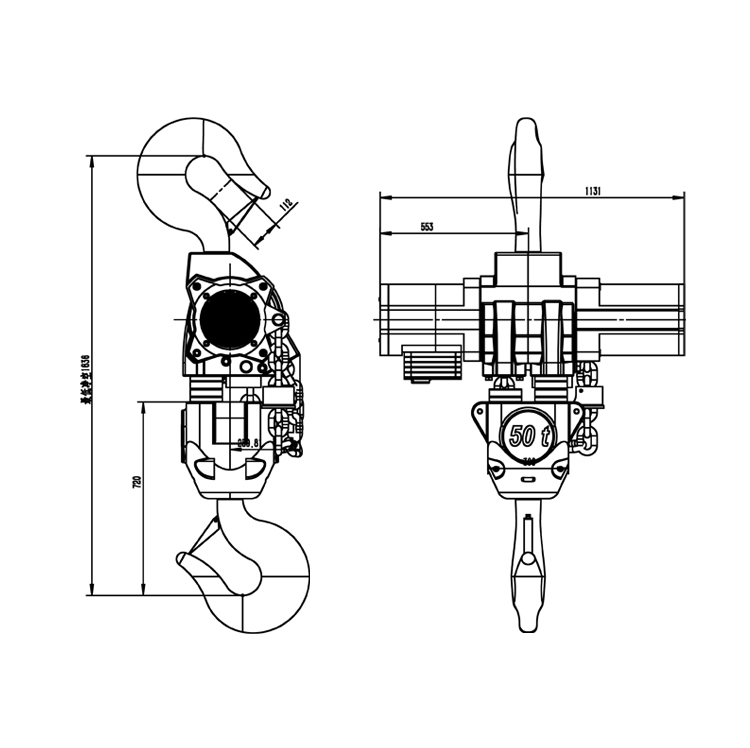

แบบอย่าง	หน่วย	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
ก	มม	1370	1370	1610	1610	2535	2610
บี	มม	900	900	955	955	1535	1535
ค	มม	450	450	535	535	820	820
ดี	มม	445	445	445	445	600	600
อี	มม	270	270	270	270	405	365
เอฟ	มม	310	310	350	350	450	450
H1 การกวาดล้างขั้นต่ำ	มม	1260	1260	1485	1485	1935	1935
H2	มม	825	825	950	950	1250	1250
Φa	มม	126	126	120	120	315	355
Φb	มม	126	126	120	120	315	355
เอ็น	มม.	113	113	122	122	250	280
